Toggle Switch | Saklar Sekali Tekan Hidup Atau Mati

Hallo sahabat!
Kali ini aku mau share rangkaian tombol sekali tekan on, tekan sekali lagi off atau istilah nya toggle switch. Karena sering kali rangkaian menyerupai ini sangat dibutuhkan.

Contohnya pada tombol on/off home theater atau tombol open/closed dvd player, namun rangkaian itu biasanya tertanam dalam sirkit yang kompleks sehingga sulit dianalisa untuk ditiru bahkan sebagian ada yang operasinya memakai aktivitas pada chip mikrokontrollernya untuk menciptakannya.

Disini akan aku sharing rangkaian yang sederhana saja yang siapapun sanggup menbuatnya dan komponennya sangat gampang didapatkan ditoko elektronik terdekat.

Rangkaian ini memakai ic timer yang sangat terkenal yakni ic NE555.
Rangkaian ini sanggup menirukan fungsi open/closed pada dvd, dengan menghubungkannya dengan rangkaian H-Bridge atau juga Relay

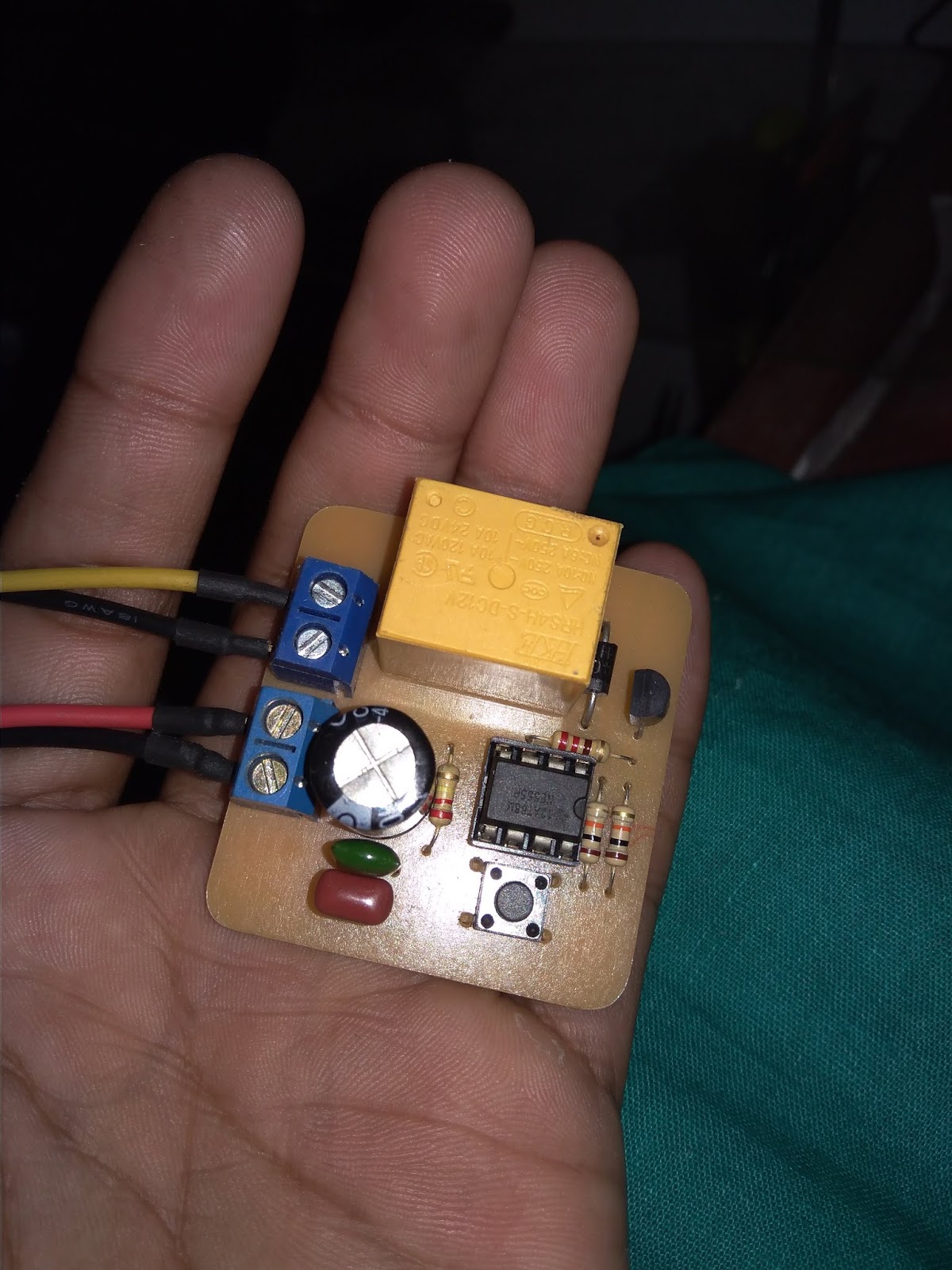

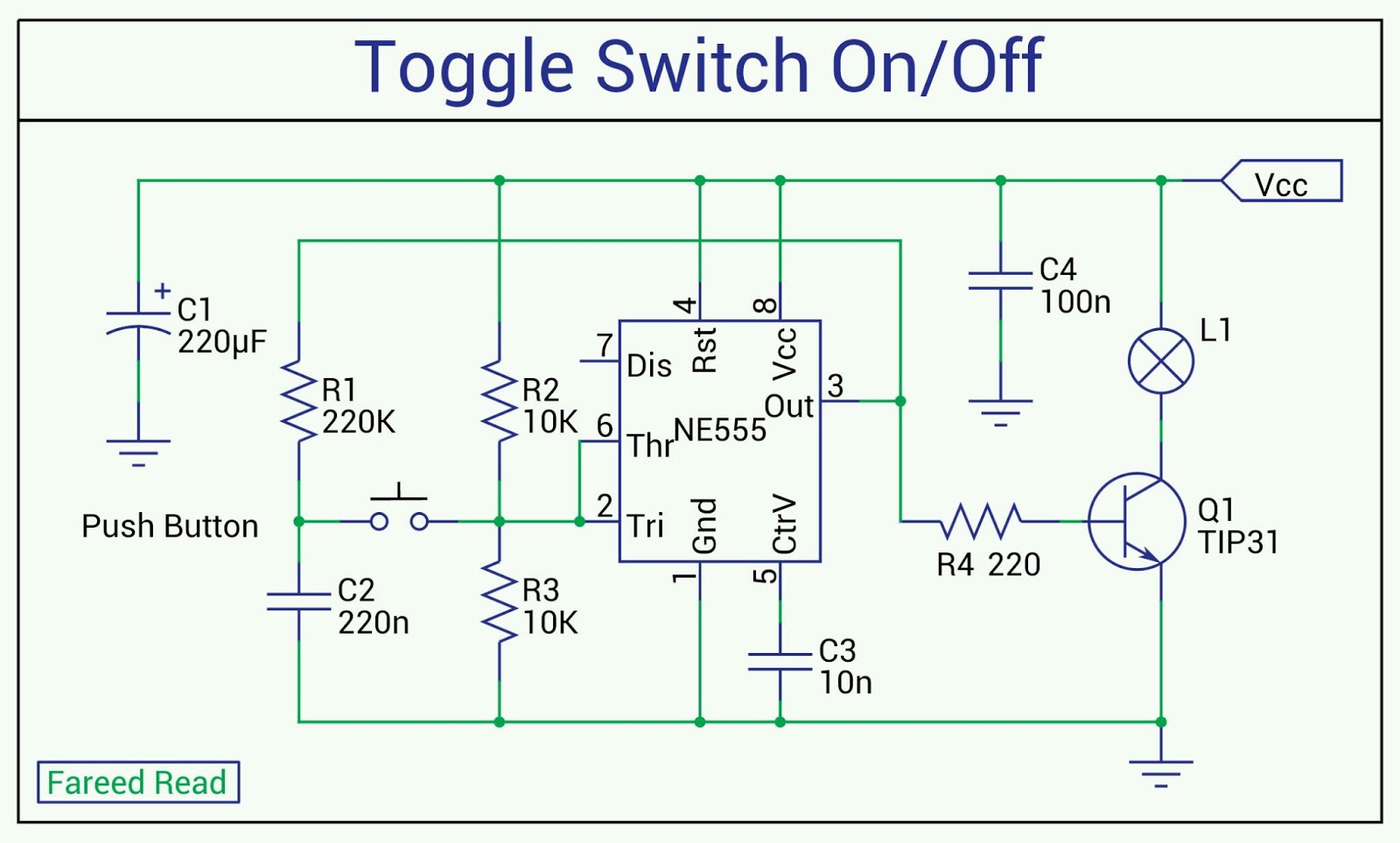

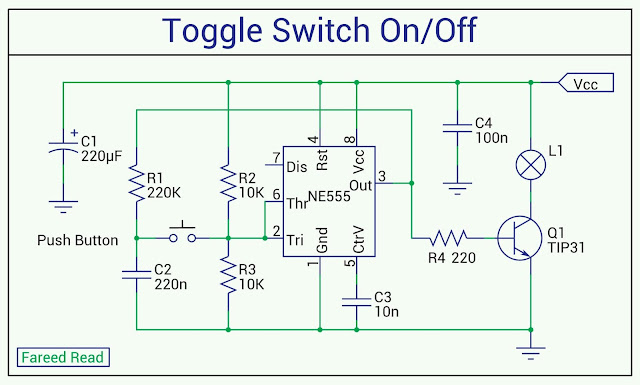

Lalu bagaimanakah rangkaian/skemanya?
